Dengan peningkatan peralatan perindustrian moden yang berterusan, keperluan prestasi untuk komponen mekanikal semakin tinggi dan lebih tinggi. Terutama dalam bidang jentera kejuruteraan, penjanaan kuasa angin, peralatan perubatan dan aeroangkasa, sistem slewing bukan sahaja boleh menahan beban yang sangat tinggi, tetapi juga memastikan ketepatan putaran yang sangat tinggi. Bagaimana untuk mengekalkan putaran yang tepat di bawah keadaan beban tinggi telah menjadi isu utama yang menjadi perhatian dalam industri.
Sebagai komponen slewing berprestasi tinggi, cincin slewing sentuhan empat mata secara beransur-ansur menjadi kunci untuk menyelesaikan masalah ini kerana reka bentuk struktur yang unik dan prestasi yang sangat baik. Dengan "pengedaran mekanikal yang tepat" dan "reka bentuk struktur padat", ia mencapai ketepatan putaran yang sangat tinggi sambil memastikan kapasiti galas beban, menjadi senjata rahsia yang sangat diperlukan untuk peralatan mekanikal mewah.
1. Apa itu cincin slewing empat mata ?
1.1. Analisis konsep asas
Slewing Bearing adalah peranti mekanikal yang digunakan secara meluas dalam peralatan yang memerlukan sokongan putaran dan penghantaran beban. Ia biasanya terdiri daripada cincin dalaman, cincin luar dan elemen rolling, yang memainkan peranan menyokong bahagian berputar dan menghantar beban. Ciri teras cincin slewing sentuhan empat mata adalah susunan elemen rolling "empat mata" yang unik.

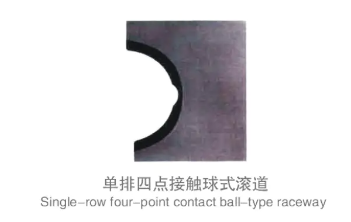

Apa yang dipanggil "hubungan empat mata" bermaksud bahawa satu baris bola keluli menghubungkan alur pada empat mata pada cincin dalaman dan luaran masing-masing. Reka bentuk ini membolehkan setiap elemen rolling secara serentak menanggung tekanan dua mata dari cincin dalaman dan luaran, untuk sejumlah empat titik hubungan. Struktur ini mengoptimumkan pengagihan beban dan meningkatkan kapasiti beban dan kestabilan putaran.
1.2. Perbezaan antara hubungan empat mata dan struktur tradisional
Galas slewing tradisional kebanyakannya menggunakan struktur hubungan tiga titik atau berbilang titik. Walaupun mereka boleh menanggung beban tertentu, mereka adalah kompleks dalam struktur dan sukar untuk dihasilkan. Di samping itu, disebabkan oleh titik hubungan yang berbeza, pengedaran mekanikal tidak seragam, yang boleh menyebabkan kepekatan tekanan tempatan.
Sebaliknya, struktur hubungan empat mata mencapai kesan pengoptimuman pengagihan beban dengan mengurangkan bilangan titik hubungan. Reka bentuk satu baris bola keluli bukan sahaja memudahkan struktur, tetapi juga mengurangkan ketinggian keseluruhan komponen, memudahkan reka bentuk padat peralatan. Pada masa yang sama, hubungan empat mata membolehkan galas slewing untuk menahan daya paksi, daya radial dan momen terbalik, dan mempunyai kapasiti beban beban pelbagai fungsi.
1.3. Reka bentuk pelbagai fungsi
Cincin sentuhan empat mata mengintegrasikan pelbagai keperluan mekanikal. Reka bentuknya bukan sahaja dapat menahan tekanan paksi sehingga beberapa tan, tetapi juga menyebarkan beban radial dengan berkesan dan membatalkan momen, memastikan peralatan itu masih dapat mengekalkan operasi yang stabil dan efisien di bawah keadaan kerja yang kompleks.
Konsep reka bentuk beban yang pelbagai fungsi ini menjadikannya teras berputar yang sangat diperlukan dalam pelbagai jentera dan peralatan ketepatan besar-besaran, dan jambatan yang menghubungkan kuasa dan gerakan.
2. Bagaimanakah reka bentuk struktur mencapai galas beban yang tinggi?
2.1. Mekanisme kekuatan bola keluli dan alur satu baris
Teras daya dari cincin slewing empat mata terletak pada kaedah hubungan "empat mata" di antara bola keluli baris tunggal dan alur cincin dalaman dan luaran. Setiap bola keluli diedarkan secara merata di sekitar galas slewing, dan titik hubungannya dengan cincin dalaman dan luaran membentuk struktur daya yang stabil.
Kelebihan terbesar mekanisme daya ini ialah beban kompleks sama rata untuk setiap elemen rolling, mengelakkan kerosakan keletihan yang disebabkan oleh daya tempatan yang berlebihan. Bola keluli membentuk laluan pemindahan beban yang agak tegar melalui empat titik hubungan, dengan berkesan meningkatkan had beban.
2.2. Teknologi pemilihan dan pemprosesan bahan
Kesedaran kapasiti beban tinggi tidak dapat dipisahkan dari pengoptimuman bahan galas yang membunuh. Keluli aloi kekuatan tinggi biasanya digunakan sebagai bahan utama dan menjalani rawatan haba khas untuk meningkatkan kekerasan dan rintangan keletihannya. Proses rawatan haba memastikan bahawa pengagihan kekerasan bola keluli dan permukaan alur adalah seragam, mencegah pakaian awal disebabkan oleh oversoftening tempatan.
Pemesinan ketepatan juga merupakan bahagian penting dalam memastikan prestasi. Pemprosesan alur mesti memenuhi piawaian kekasaran dan permukaan kekasaran yang sangat tinggi untuk memastikan kesesuaian sempurna antara bola keluli dan alur dan mengurangkan pakaian mikro.
2.3. Mengoptimumkan struktur pelinciran dan pengedap
Reka bentuk sistem pelinciran mempunyai kesan yang besar terhadap kehidupan dan prestasi cincin slewing empat mata. Greas pelincir yang munasabah dapat mengurangkan pekali geseran, mengurangkan haus dan haba, dan meningkatkan kecekapan putaran.
Pada masa yang sama, pengoptimuman struktur pengedap menghalang habuk, kelembapan dan bahan pencemar lain dari memasuki bahagian dalam, menghalang kemerosotan gris pelincir dan memakai yang teruk. Meterai berprestasi tinggi dapat mengekalkan kedap udara dalam pelbagai persekitaran yang keras dan memperluaskan kitaran penyelenggaraan peralatan.
3. Bagaimana untuk mencapai kawalan putaran yang tepat?
3.1. Kawalan Ketepatan Geometrik dan Pengurusan Kesalahan Pembuatan
Asas putaran yang tepat adalah kawalan ketepatan geometri standard tinggi. Semasa proses pembuatan cincin slewing empat mata, bulat cincin dalaman dan luaran, bentuk raceway, dan toleransi dimensi bola keluli mesti dikawal dengan ketat.
Runout paksi dan radial adalah parameter utama yang mempengaruhi ketepatan putaran. Melalui pengukuran dan pelarasan yang tepat, ralat runout boleh dikawal pada tahap mikron untuk memastikan bahagian berputar stabil dan bebas jitter.
3.2. Pengoptimuman rintangan geseran dan putaran
Geseran semasa putaran adalah faktor penting yang mempengaruhi kecekapan dan ketepatan. Teknologi rawatan permukaan seperti nitriding dan penyemburan digunakan pada permukaan bola keluli dan alur, yang dapat mengurangkan pekali geseran.
Pemilihan dan penyelenggaraan pelincir adalah sama pentingnya. Greas pelincir berkualiti tinggi bukan sahaja mengurangkan haus, tetapi juga mengurangkan kehilangan tenaga, memastikan kepekaan kelancaran dan tindak balas putaran.
3.3. Keperluan teknikal untuk pemadanan pemasangan
Kualiti pemasangan secara langsung berkaitan dengan ketepatan putaran. Permukaan perhimpunan mesti mempunyai kebosanan yang sangat tinggi dan menegak, dan preload bolt harus seragam dan memenuhi piawaian untuk mencegah ubah bentuk dan melonggarkan.
Reka bentuk yang munasabah untuk toleransi yang sepadan memastikan kesesuaian yang sempurna antara cincin slewing empat mata dan bahagian lain peralatan, mengelakkan jurang dan gemetar semasa operasi dan memastikan prestasi keseluruhan peralatan.
4. Prestasi sebenar dalam bidang aplikasi utama
4.1. Bidang jentera kejuruteraan
Hubungan empat mata galas slewing digunakan secara meluas dalam jentera berat seperti kren menara dan penggali. Mereka masih memastikan kestabilan peralatan di bawah beban tinggi, kesan dinamik dan keadaan kerja yang kompleks.
Terutama dalam platform kren yang membunuh, struktur hubungan empat mata secara berkesan dapat menahan momen terbalik dan beban impak, memastikan keselamatan dan kebolehpercayaan operasi angkat.
4.2. Prestasi kebolehpercayaan yang tinggi dalam sistem kuasa angin
Sistem yaw peralatan penjanaan kuasa angin perlu menyesuaikan arah dengan kerap dan menanggung beban yang besar dan berubah -ubah. Dengan keupayaan galas beban yang tinggi dan keupayaan slewing yang tepat, cincin slewing hubungan empat mata memastikan kestabilan turbin angin semasa operasi jangka panjang.
Di samping itu, prestasi pengedap yang sangat baik dan rintangan cuaca memastikan peralatan dapat menyesuaikan diri dengan persekitaran iklim luaran yang kompleks, mengurangkan kekerapan penyelenggaraan dan mengurangkan kos operasi.
4.3. Keperluan Ketepatan dalam Senario Perubatan dan Automasi
Peralatan perubatan moden seperti pengimbas CT dan lengan robot memerlukan ketepatan putaran yang sangat tinggi dan kestabilan bahagian berputar. Pusingan ketepatan tinggi dan tindak balas mikro-gerakan cincin slewing empat mata menjadikannya pilihan yang ideal untuk peralatan perubatan dan automasi perindustrian.
Kawalan kedudukan dan putaran peralatan di peringkat mikron memastikan output pengimejan perubatan yang berkualiti tinggi dan pengeluaran automatik.
4.4. Aplikasi aeroangkasa dan ketenteraan
Peralatan aeroangkasa dan ketenteraan sering bekerja di persekitaran yang melampau. Cincin sentuhan empat titik memenuhi keperluan ketat rintangan suhu, rintangan getaran dan faktor keselamatan yang tinggi dengan kestabilan struktur dan sifat bahan yang kuat.
Pusingan ketepatannya yang tinggi memastikan peralatan seperti platform pelancaran peluru berpandu dan turntables radar boleh bergerak dengan tepat di bawah persekitaran tekanan tinggi, memastikan kebolehpercayaan dan keselamatan pelaksanaan misi peralatan.
5. Bagaimanakah cincin slewing sentuhan empat mata menjadi teras prestasi?
Cincin sentuhan empat mata itu mencapai kombinasi sempurna beban tinggi dan putaran ketepatan tinggi dengan reka bentuk struktur yang unik, bahan pilihan dan teknologi pembuatan yang indah. Ia bukan sahaja dapat menahan kesan daya multi-arah di bawah keadaan beban kompleks, tetapi juga memastikan putaran yang stabil dan lancar.
Dalam banyak bidang mewah seperti jentera kejuruteraan, kuasa angin, penjagaan perubatan, dan aeroangkasa, cincin slewing empat mata telah menjadi komponen utama untuk meningkatkan prestasi peralatan dan kebolehpercayaan. Dengan prestasi yang stabil, tepat dan cekap, ia memacu industri pembuatan mekanikal ke tahap yang lebih tinggi.
Pada masa akan datang, dengan kemajuan berterusan pembuatan pintar dan industri hijau, cincin slewing sentuhan empat mata akan terus memainkan peranan penting, membawa lebih banyak inovasi dan terobosan kepada sistem slewing mekanikal, dan membantu mencapai kawalan gerakan mekanikal yang lebih efisien dan tepat.
