Borong OEM/ODM WDC-011-xx-x Cincin slewing sesentuh empat mata dengan gear luaran

Rumah / produk / Slewing Bearing / WDC-011-xx-x Cincin slewing sesentuh empat mata dengan gear luaran

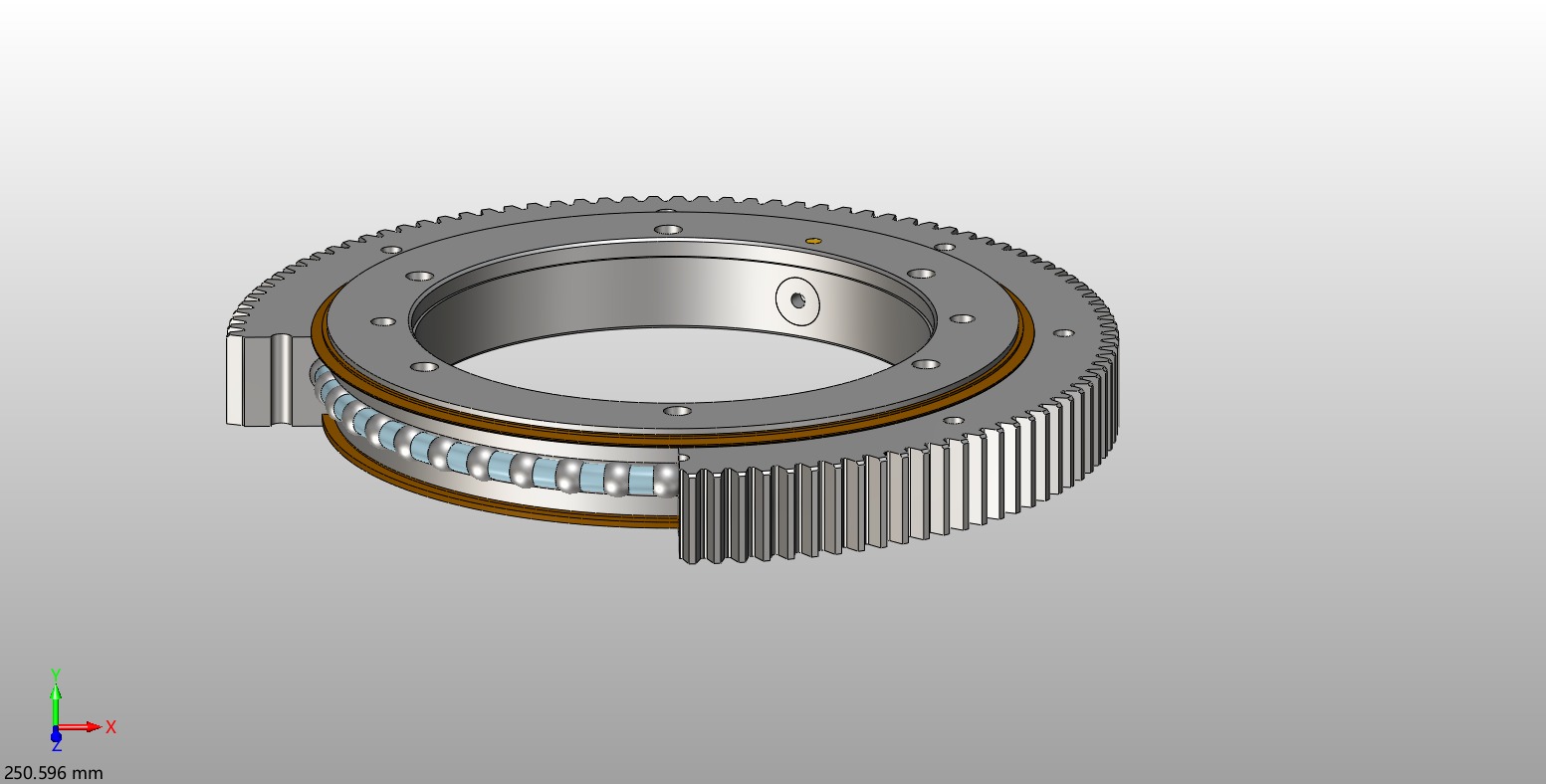

WDC-011-xx-x Cincin slewing sesentuh empat mata dengan gear luaran

Petua pemasangan untuk galas slewing:
1. Saiz bolt yang digunakan hendaklah mematuhi peruntukan GB/T 5782- -2016 dan GB/T 5783- -2016, dan gred kekuatannya tidak boleh lebih rendah daripada Gred 8.8 yang dinyatakan dalam GB/T 3098.1-2010, dan gred kekuatan yang sesuai hendaklah dipilih mengikut daya galas.
2. Saiz nat hendaklah mematuhi peruntukan GB/T 6170- 2000 dan GB/T 6175- -2000, dan sifat mekanikalnya hendaklah mematuhi peruntukan GBT 3098.2- -2015.
3. Kaedah pengetatan bolt hendaklah memastikan daya pra-menegang tertentu mengikut peraturan yang terlibat dalam enjin utama. Melainkan dinyatakan sebaliknya, daya pra-menegang am hendaklah 0.7 kali ganda had alah bolt. Biarkan sedikit minyak pada benang apabila mengetatkan. Lihat Jadual 3 untuk daya kilas pra-menegang atau daya pra-menegang.
4. Saiz mesin basuh hendaklah mematuhi GB/T 97.1-2002 dan GB/T 97.2-2002 dan hendaklah dipadamkan dan dibaja pada masa yang sama. Pencuci spring tidak boleh digunakan.
5. Panjang pengapit bolt LK≥5d (diameter bolt).

Petua pemasangan untuk galas slewing:
Pendakap pelekap juga hendaklah mempunyai ketegaran yang baik. Di bawah beban maksimum yang dibenarkan, ubah bentuk pesongan hendaklah dikawal dalam julat yang dinyatakan dalam jadual berikut.
Diameter bulatan tengah gulung D(mm) Pesongan maksimum dalam satah sokongan Amax(mm)
~1000 0.6
>1000~1500 0.8
>1500~2000 1
>2000~2500 1.3
>2500~3000 1.6
>3000~3500 2
>3500~4000 2.5
>24000~4500 3
>4500~5000 3.6
>5000~5500 4.2
>5500~6000 4.8
>6000~7000 5.8
>7000~8000 7

Lubang bolt pendakap pelekap hendaklah dimesin mengikut ketepatan pertengahan GB/T 5277- 1985 dan diselaraskan dengan lubang pelekap galas slewing.
+86-513-80311111 / +86-15050632597
hubungi kami
Terdahulu: WDB-011-xx-x Cincin slewing sesentuh empat mata dengan gear luaran Seterusnya:WDA-013-xx-x Cincin slewing sesentuh empat mata dengan gear dalaman
  • Parameter
  • Dimensi
  • Dapatkan Sebut Harga Percuma

Bearing No. Dimensi (mm) Berat (kg) Ruj. Tidak.
d d1 d2 D D1 C H B B1 N-M N1-M1 De m z k.m G
WDC-011-0093-02 50 68 52 H9 150 118 20 25 20 5 8-Φ8.5 8-Φ8.5 145 2.5 58 0 1-M6*1 2 011.10.0093.A
WDC-011-0140-01 85 115 90 H9 200 165 20 25 20 5 8-Φ65 8-Φ6.5 196 2 98 0 1-M6*1 12.9 011.10.0140.A
WDC-011-0235-01 171 195 173 H8 318.6 275 35 40 35 6 12-Φ13 12-Φ13 312 4 78 0.7 2-Rc1/8 12.9 011.16.0235.A
WDC-011-0289-01 210 240 212H9 379 335 40 45 40 10 24-Φ13.5 (24-1)-Φ13.5 372 4 92 0.5 2-M10*1 20 01-0289-06
WDC-011-0342-01 265 295 267H9 440 390 44 50 44 10 16-Φ17.5 16-Φ17.5 432 4.5 95 0.5 2-M10*1 28 01-0342-00
WDC-011-0422-01 323 368 324 H9 529 476 50 54 50 10 20-Φ17.5 20-Φ17.5 520 5 103 0.5 2-M10*1 46 01-0422-01
WDC-011-0555-01 455 490 460 H9 689 620 64 74 64 10 30-Φ17.5 (30-1)-Φ17.5 678 6 112 0.5 3-M10*1 89 01-0555-01
WDC-011-0626-01 516 560 520 H9 774 692 72 82 66 10 24-Φ22 24-Φ22 760 8 94 1 3-M10*1 120 01-0626-00
WDC-011-0880-01 770 815 775H9 1022 945 72 82 66 10 36-Φ22 36-Φ22 1008 8 125 1 4-M10*1 161 01-0880-00
WDC-011-0947-01 833 880 835H9 1094 1015 72 82 66 10 36-Φ22 36-Φ22 1080 8 134 1 4-M10*1 181 01-0947-00
WDC-011-1050-01 930 975 935  H⁹ 1218 1125 88 98 80 10 40-Φ22 40-Φ22 1200 10 119 1 4-M10*1 280 01-1050-00
WDC-011-1180-01 1045 1100 1050 H9 1358 1260 88 98 80 10 40-Φ26 40-Φ26 1340 10 133 1 4-M10*1 328 01-1180-00
WDC-011-1295-01 1200 1236 1202 H9 1431 1354 54 63 54 10 24-Φ17.5 24-Φ17.5 1416 8 177 0.5 4-M10*1 183 01-1295-01
